Что такое ремонт труб методом УФ-ИК-пропитки (UV CIPP)?

Технология UV CIPP In-Situ Curing Pipe — это бестраншейный метод ремонта труб, использующий стекловолоконный вкладыш, пропитанный УФ-отверждаемой смолой. Вкладыш вставляется в поврежденную трубу и отверждается под воздействием ультрафиолетового света, образуя новую трубу внутри старой. Danfix

Процесс

обнаружение с помощью видеонаблюдения

Очистка труб

Установка облицовки

УФ-отверждение

Итоговый тест

Почему стоит выбрать технологию UV CIPP?

Не требуется никаких земляных работ → Не нарушает движение транспорта

Быстрое отверждение → Проекты могут быть завершены за несколько часов

Высокая прочность конструкции → Длительный срок службы, более 50 лет

Подходит для муниципальных и промышленных трубопроводов.

Основные преимущества

Высокий коэффициент конверсии контента

✔ УФ-отверждение – энергосберегающее и стабильное.

✔ Система мониторинга в режиме реального времени

✔ Регулируемая скорость отверждения

✔ Подходит для диаметров DN200–DN1600

✔ Высокая степень автоматизации → Снижает затраты на рабочую силу

Технические характеристики

Примерный диаметр трубы: DN200–DN1600

Скорость отверждения: 0,3–1,5 м/мин

Длина кабеля: 150–300 метров

Мощность УФ-лампы: 3×1000 Вт / Настраиваемая

Система управления: ПЛК + сенсорный экран

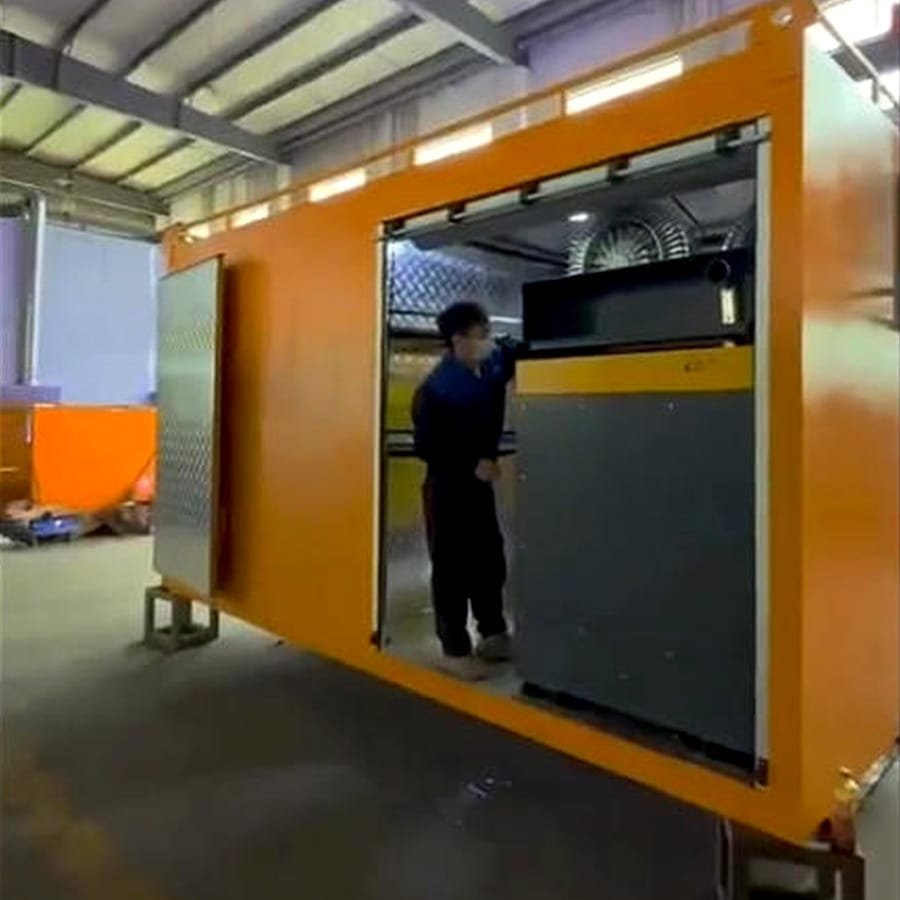

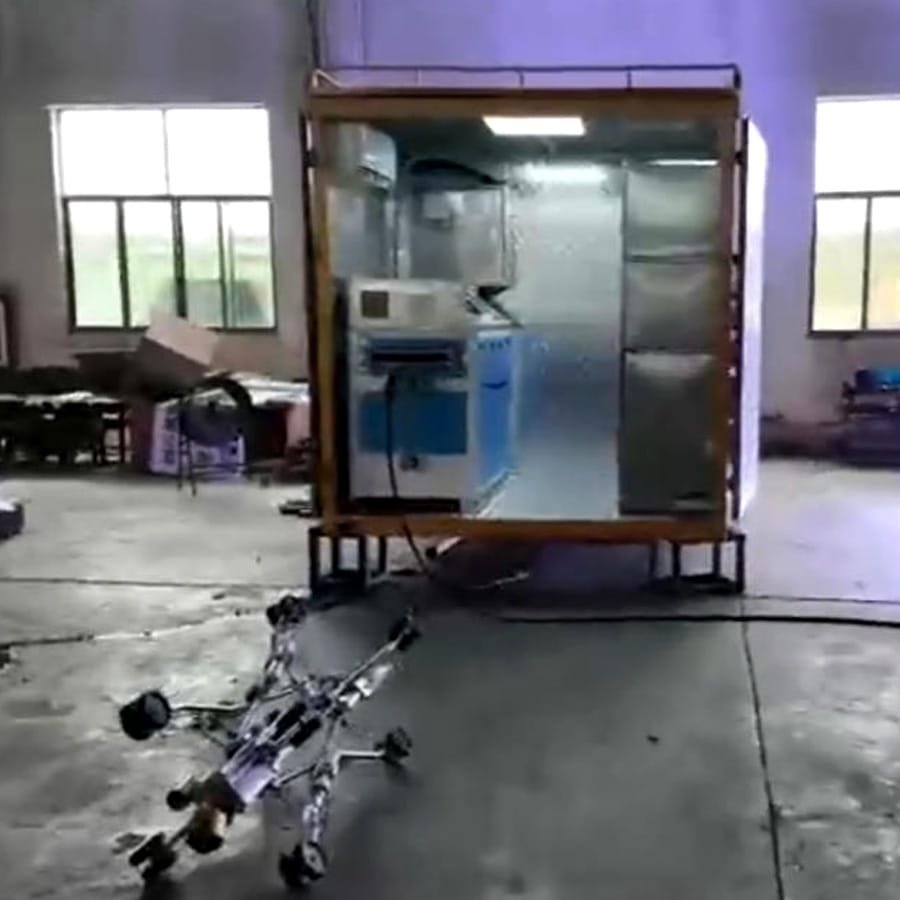

Оборудование для ремонта труб методом УФ-очистки методом продувки (UV CIPP).

Принцип работы

Оборудование для ремонта труб методом UV CIPP — это бестраншейная система восстановления трубопроводов, позволяющая восстанавливать поврежденные трубы без проведения земляных работ. Технология заключается в установке стекловолоконной облицовки, пропитанной УФ-отверждаемой смолой, внутри существующей трубы. Затем через облицовку проходит УФ-отверждающее устройство, активирующее смолу ультрафиолетовым светом, создавая новую, бесшовную структурную трубу внутри исходного трубопровода.

Процесс ремонта

1. Инспекция и очистка трубопроводов

Сначала трубопровод осматривается с помощью системы видеонаблюдения для выявления дефектов, определения диаметра трубы и длины ремонтной зоны. Для подготовки трубы к футеровке используется гидроструйная очистка под высоким давлением или механическое очистное оборудование.

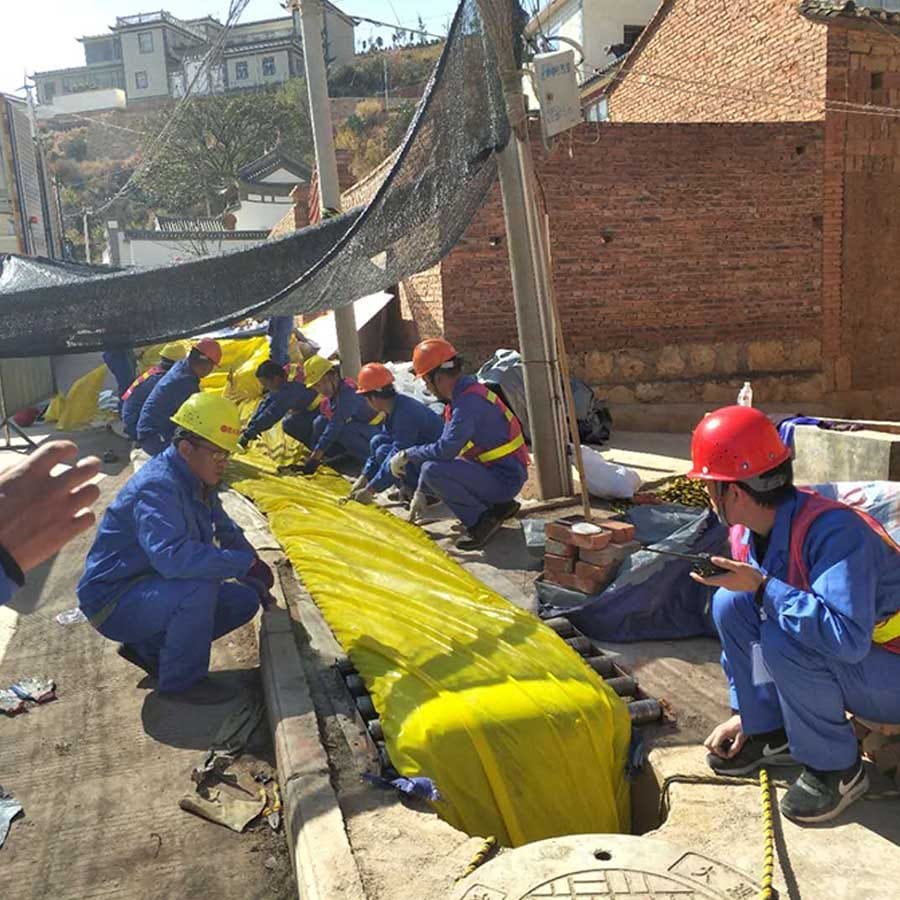

2. Установка облицовки

Вкладыш из стекловолокна, предварительно пропитанный УФ-отверждаемой смолой, втягивается в существующий трубопровод с помощью тросовой лебедки. Оба конца герметизируются, и сжатый воздух расширяет вкладыш до тех пор, пока он плотно не прилегает к внутренней стенке основной трубы.

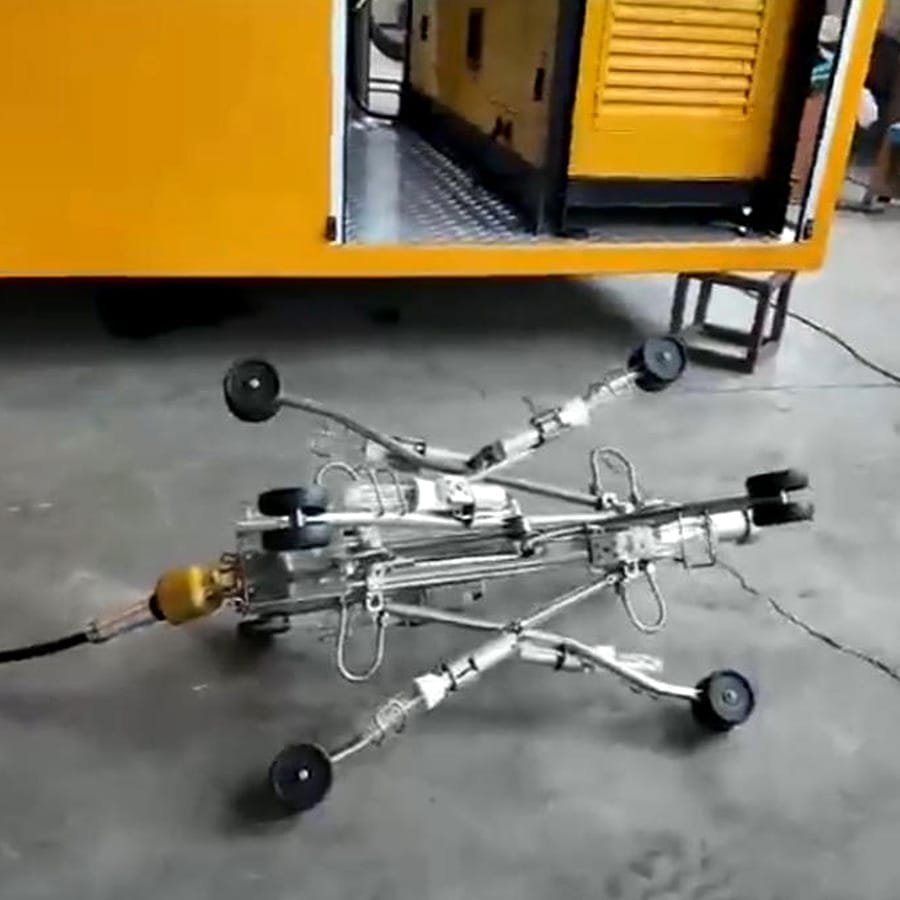

3. УФ-отверждение

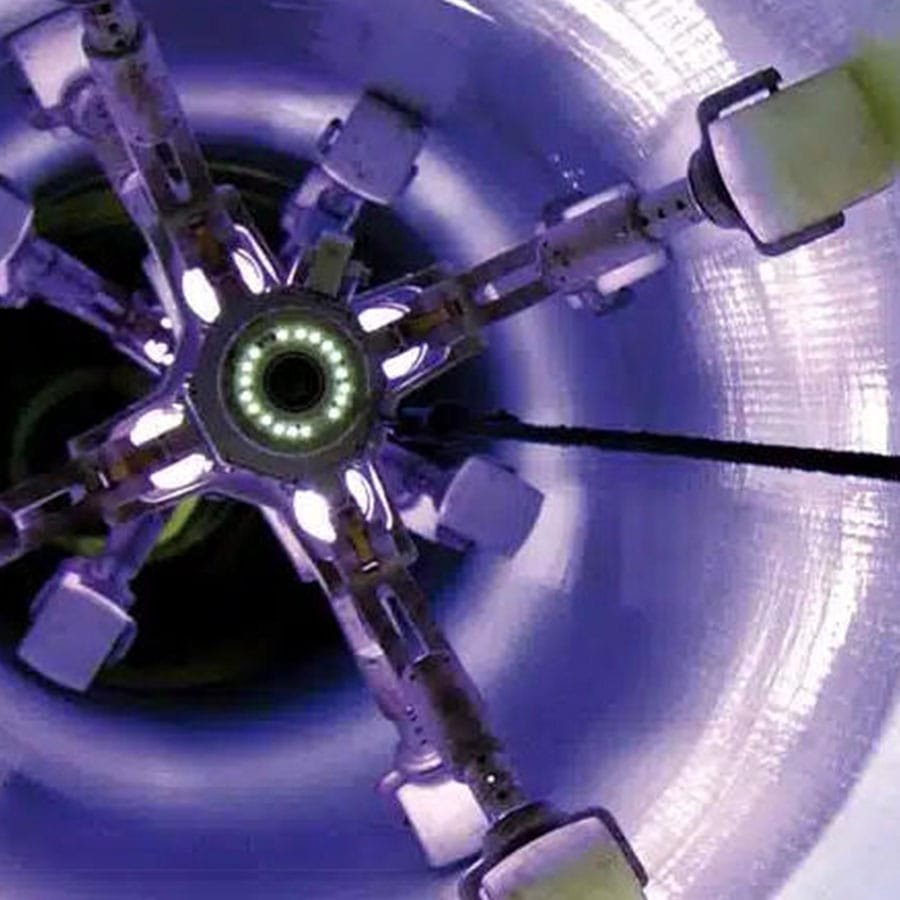

Поток УФ-ламп перемещается внутри надутого вкладыша с контролируемой скоростью. Ультрафиолетовый свет активирует фотоинициаторы в смоле, вызывая быструю полимеризацию и отверждение. В процессе отверждения система непрерывно контролирует интенсивность УФ-излучения, скорость вытягивания, внутреннее давление, температуру и ход отверждения, обеспечивая равномерные и надежные результаты.

4. Финальная отделка

После затвердевания торцы облицовки обрезаются, боковые соединения вновь открываются с помощью роботизированного резака, а окончательная проверка качества восстановления с помощью видеонаблюдения проводится перед возвращением трубопровода в эксплуатацию.

Приложения

Оборудование для ремонта труб методом УФ-CIPP широко используется для восстановления подземных трубопроводных систем, в том числе:

Муниципальная инфраструктура

• канализационные трубопроводы

• Ливневые трубопроводы

• Комбинированные канализационные системы

Промышленные трубопроводы

• Промышленные канализационные трубопроводы

• Химические дренажные трубопроводы

• Трубопроводы системы охлаждения

Системы водоотведения зданий

• Жилые комплексы

• Коммерческие здания

• Больницы

• Школы

• Отели

Общественная инфраструктура

• Аэропорты

• Морские порты

• системы метро

• Дренажные сети автомобильных дорог

• Железнодорожные дренажные системы
