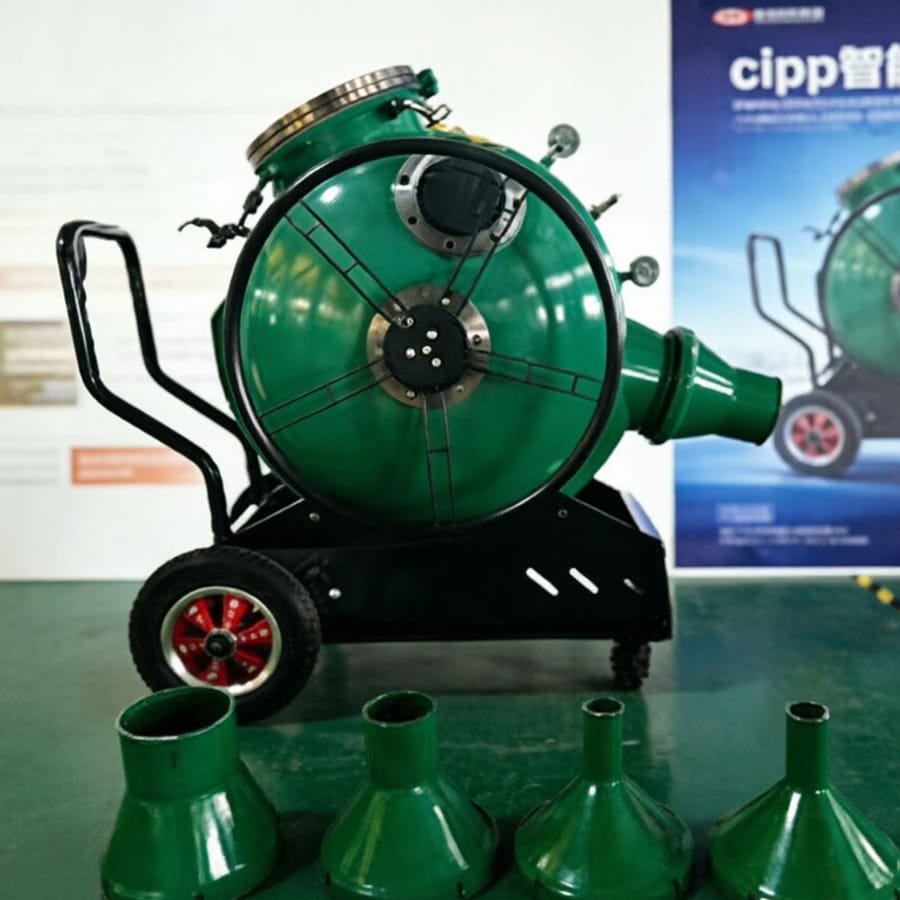

Комплексные решения по оборудованию для бестраншейной реабилитации трубопроводов.

Оборудование для бестраншейной прокладки труб (CIPP) предназначено для установки и отверждения пропитанных смолой облицовочных материалов, что позволяет восстанавливать поврежденные трубопроводы без проведения земляных работ. Оно обеспечивает быстрое, экономичное и экологически безопасное решение для обновления подземных канализационных, ливневых, промышленных и инженерных трубопроводов, минимизируя при этом перебои в движении транспорта и повседневной деятельности.

Основные характеристики

• Комплексное решение для реабилитации с использованием оборудования CIPP.

• Подходит для муниципальных, промышленных и канализационных трубопроводов.

• Совместим с войлочными и стекловолоконными облицовочными материалами для медной прокладки (CIPP).

• Поддерживает методы воздушной и водной инверсии.

• Подходит для процессов отверждения паром, горячей водой или УФ-излучением.

• Высокая эффективность монтажа и сокращение времени простоя проекта.

• Прочная конструкция для сложных условий строительной площадки.

• Возможны индивидуальные конфигурации для различных диаметров труб и требований проекта.

• Предоставляется техническая поддержка и обучение операторов.

Приложения

• Реконструкция муниципальной канализации

• реконструкция ливневой канализации

• Реабилитация промышленных трубопроводов

• Реконструкция водопропускной трубы

• Обновление подземного инженерного трубопровода

• Проекты по бестраншейному ремонту трубопроводов

Ассортимент оборудования

• В наш ассортимент оборудования для бестраншейной прокладки трубопроводов входят:

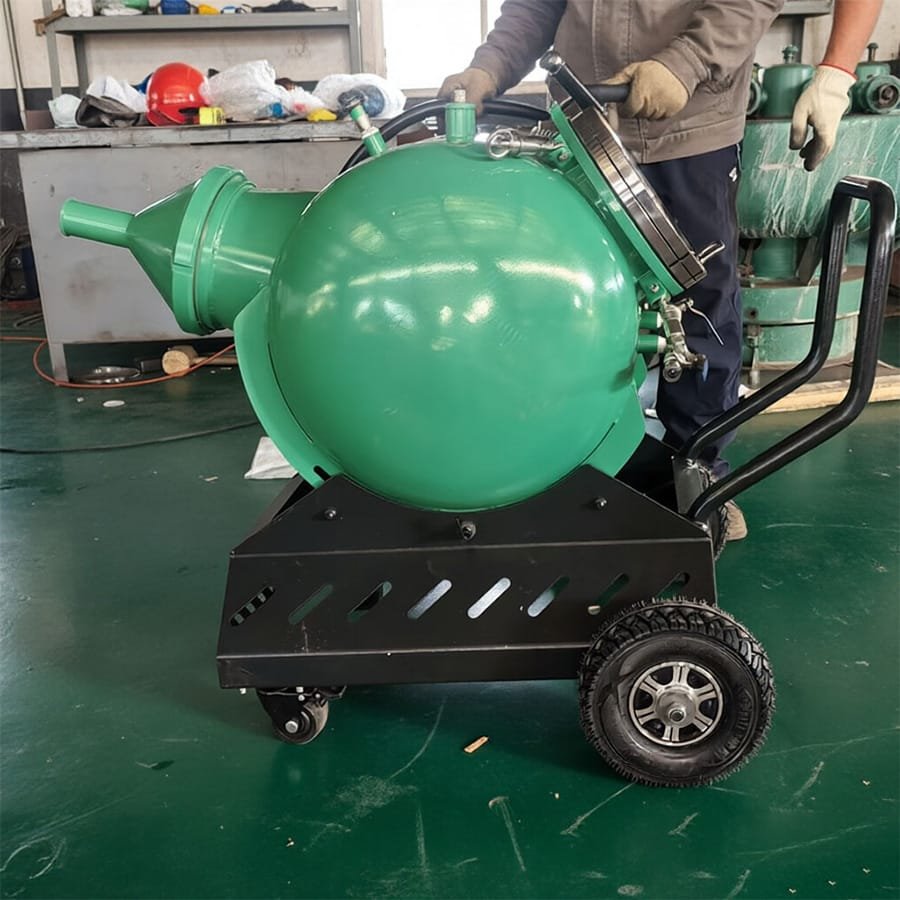

• Барабаны для инверсии CIPP

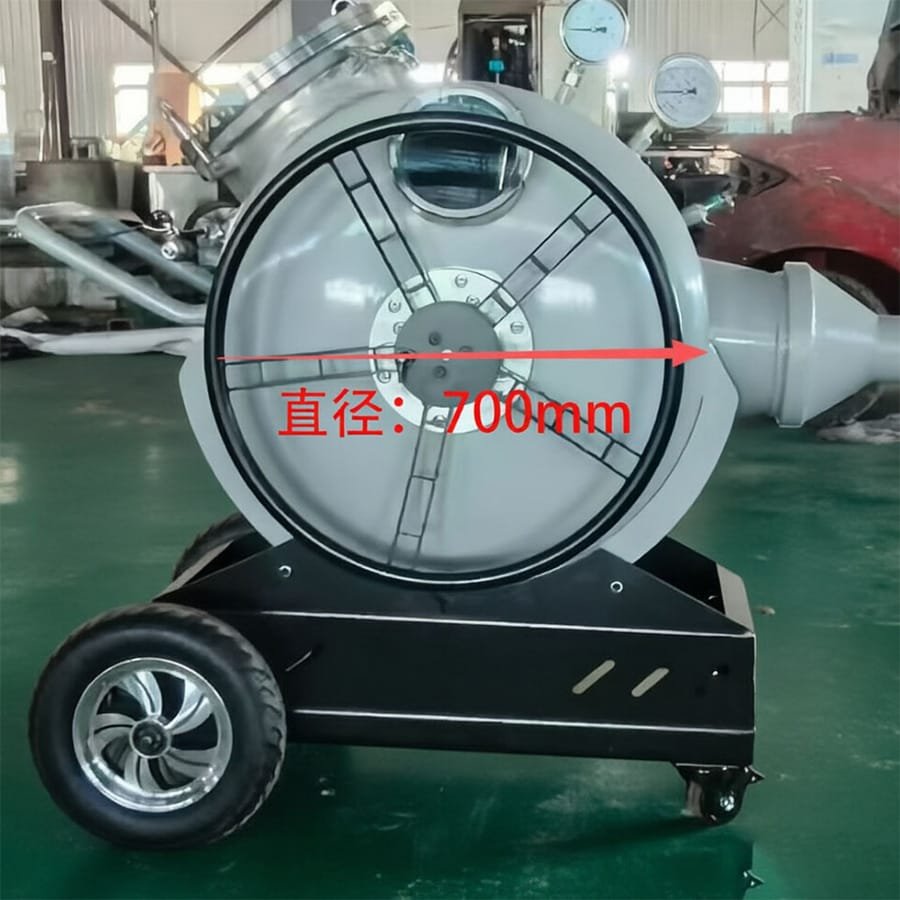

• Системы смачивания

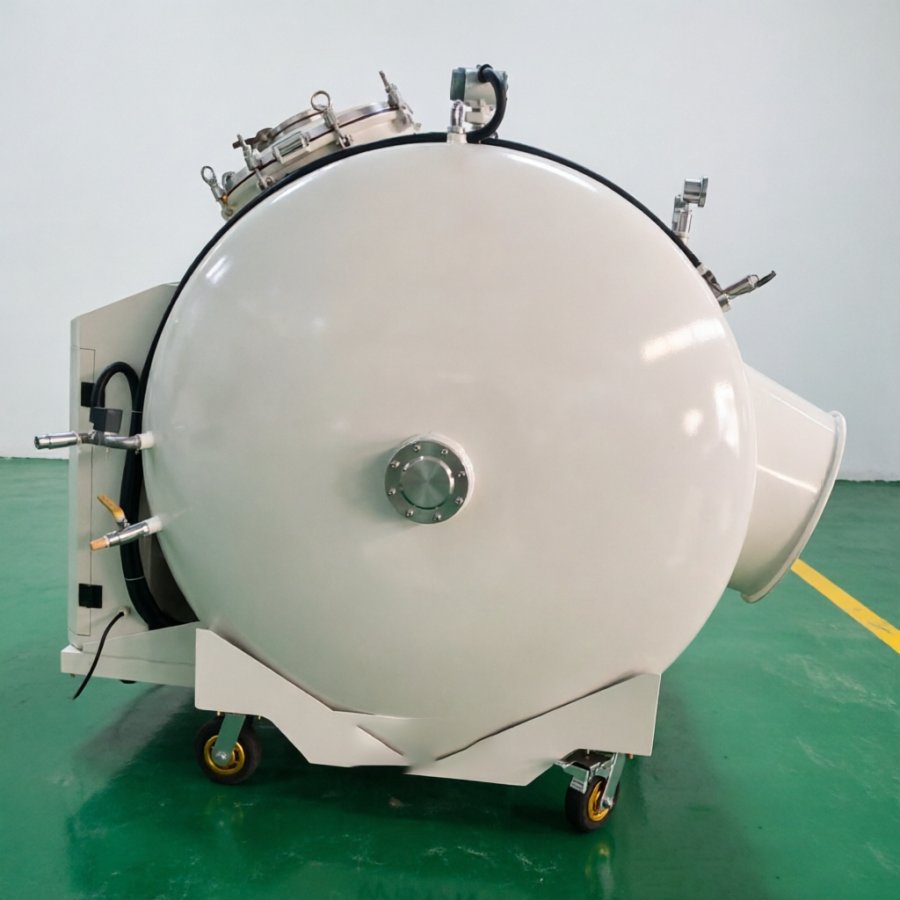

• Оборудование для паровой сушки

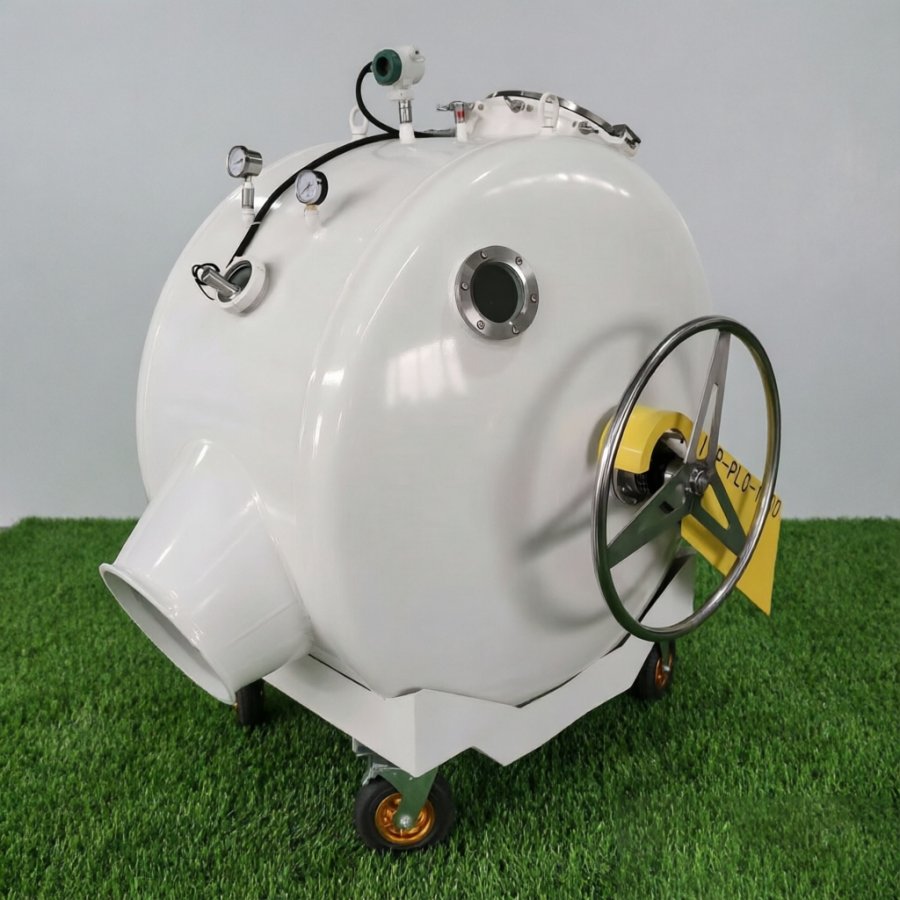

• Оборудование для сушки в горячей воде

• Оборудование для УФ-отверждения

• Воздушные компрессоры и парогенераторы

• Калибровочные ролики

• Оборудование для смешивания смол

• Монтажные принадлежности

Почему стоит выбрать наше оборудование для бесконтактной прокладки трубопроводов (CIPP)?

Обладая многолетним опытом в области бестраншейных технологий, мы предлагаем комплексные решения по оборудованию для бестраншейной прокладки трубопроводов, разработанные для повышения эффективности монтажа, снижения эксплуатационных расходов и обеспечения надежного восстановления. От отдельных машин до комплексных систем «под ключ» мы предлагаем индивидуальные решения, подкрепленные профессиональной технической поддержкой и обслуживанием по всему миру.

Принцип работы

Технология бестраншейной футеровки труб методом CIPP (Cured-In-Place Pipe Inversion Lining) является одной из наиболее широко используемых технологий восстановления трубопроводов. Она позволяет ремонтировать поврежденные трубопроводы путем вставки пропитанного смолой гибкого войлока или стекловолокна в существующую трубу под давлением воздуха или воды . После полной установки футеровки она отверждается горячей водой, паром или смолами, отверждаемыми при комнатной температуре, образуя бесшовную, коррозионностойкую конструкционную трубу внутри исходного трубопровода.

В отличие от UV-CIPP, где для отверждения используется ультрафиолетовое излучение, традиционная технология инверсии CIPP основана на инверсии под давлением и термическом отверждении .

Процесс ремонта обычно включает следующие этапы:

1. Инспекция трубопроводов

• Проведите осмотр трубопровода с помощью видеонаблюдения для оценки дефектов, диаметра и длины труб.

• Очистите трубопровод с помощью струи воды под высоким давлением или механического очистного оборудования.

2. Подготовка вкладыша

• Пропитайте полиэфирный войлок или стекловолоконную облицовку эпоксидной, винилэфирной или полиэфирной смолой, используя систему пропитки.

• Защитите пропитанную мембрану от преждевременного затвердевания во время транспортировки и монтажа.

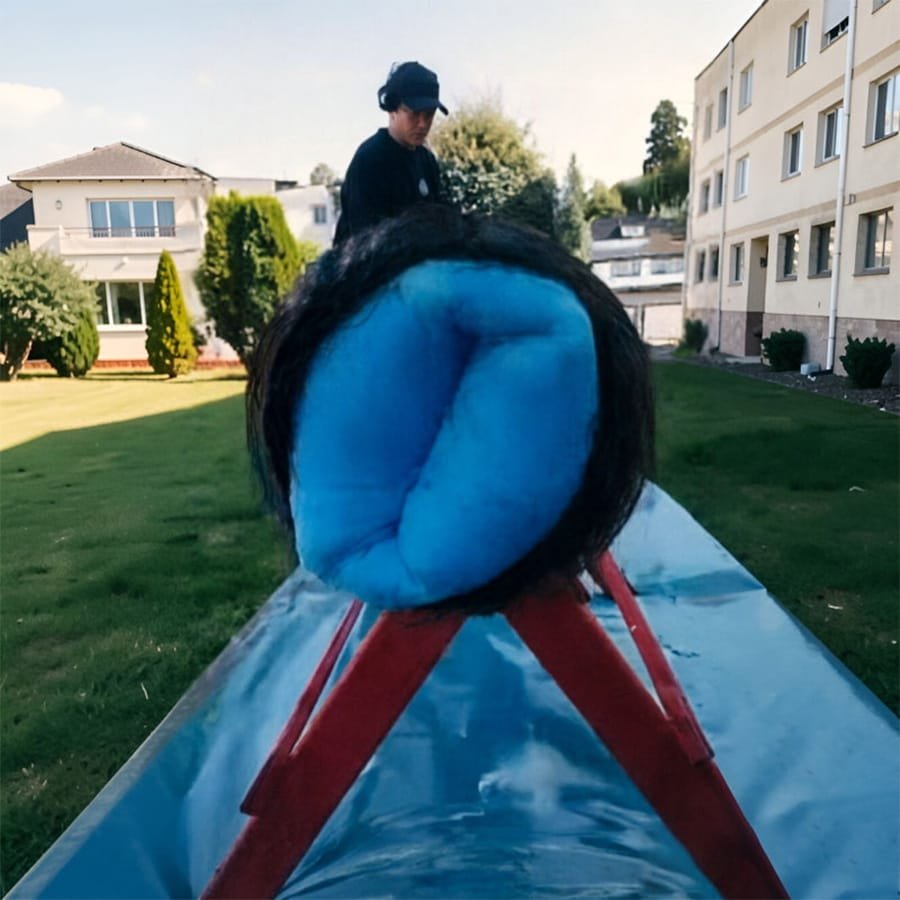

3. Инверсия лайнера

• Установите вкладыш в инверсионный барабан.

• Используйте сжатый воздух или давление воды, чтобы перевернуть внутреннюю облицовку трубопровода.

• Когда внутренняя облицовка выворачивается наизнанку, покрытая смолой поверхность плотно прижимается к стенке трубы.

4. Инфляция и позиционирование

• Для обеспечения плотного контакта между облицовкой и существующей трубой необходимо поддерживать постоянное внутреннее давление.

• Устраните складки и обеспечьте равномерную толщину подкладки.

5. Термическая полимеризация

В зависимости от состава смолы, отверждение может осуществляться с использованием следующих методов:

• Циркуляция горячей воды

• Пропаренная сушка

• Отверждение при комнатной температуре для некоторых смоляных систем

Нагрев инициирует полимеризацию смолы, превращая гибкий вкладыш в жесткую, структурно-композитную трубу.

6. Охлаждение

• Постепенно охлаждайте затвердевшую облицовку, поддерживая при этом внутреннее давление, чтобы предотвратить усадку и деформацию.

7. Восстановление на службе

• Восстановите боковые соединения с помощью роботизированного режущего оборудования.

• Перед вводом трубопровода в эксплуатацию необходимо провести видеоинспекцию и проверку на герметичность или проверку под давлением.

Приложения

Технология инверсионной футеровки методом CIPP широко используется для восстановления подземных трубопроводов в различных отраслях.

Муниципальные канализационные системы

• Санитарная канализация

• Комбинированные канализационные системы

• Трубопроводы для отвода ливневых вод

Водная инфраструктура

• Трубопроводы питьевой воды с использованием сертифицированных систем внутренней облицовки.

• Ненапорные дренажные трубопроводы

• Ирригационные трубопроводы

Промышленные трубопроводы

• Промышленные канализационные трубопроводы

• Химические дренажные системы

• Трубопроводы системы охлаждения

Нефтегазовые объекты

• Технологические дренажные трубопроводы

• Коммунальные трубопроводы

Транспортная инфраструктура

• Дорожные канализационные трубопроводы

• Железнодорожные дренажные системы

• дренажные сети аэропорта

Коммерческие и жилые здания

• Системы водоотведения зданий

• Подземные инженерные коммуникации

Подходящие материалы для труб

Система инверсии CIPP позволяет восстанавливать трубопроводы, изготовленные из:

• Бетонная труба

• Железобетонные трубы (RCP)

• Глиняная трубка

• Кирпичная канализация

• Чугунная труба

• Труба из высокопрочного чугуна

• Стальная труба

• ПВХ труба

• Труба из полиэтилена высокой плотности (HDPE)

• Трубы из асбестоцемента, где это разрешено нормативными актами.

Подходящие дефекты

Метод инверсионной футеровки CIPP эффективен для восстановления:

• Продольные трещины

• Окружные трещины

• Разделение суставов

• Коррозия

• Проникновение корней

• Проникновение и эксфильтрация

• истирание труб

• Внутреннее разрушение поверхности

• Утечка

• Незначительная деформация

• Структурное ослабление, вызванное старением.

Типичный диапазон диаметров

В зависимости от инверсионного оборудования и системы облицовки:

•  Системы малого диаметра DN100–DN600

• Стандартные муниципальные системы DN150–DN1200

•  Системы большого диаметра DN150–DN1600

• Специально разработанные системы позволяют восстанавливать трубопроводы диаметром до DN2000 и более.
